Záložní zdroj pro celý dům: ATS, zapojení do rozvaděče, revize

Většina majitelů rodinných domů dospěje k otázce záložního napájení až po druhém nebo třetím delším výpadku. První řeší prodlužkou z přenosné centrály do mrazáku. Při druhém zjistí, že kotel s elektronikou bez fáze stejně nenaskočí a v zimě dům vychladne za pár hodin. Při třetím začnou vážně uvažovat o pevně zapojeném záložním zdroji, který se sám přepne, sám rozjede a pokryje celý objekt včetně topení, čerpadla studny a serverovny v pracovně. Tento průvodce popisuje, co takové řešení obnáší — od komponentů po revize a platné normy.

Pevné řešení vs. mobilní pronájem: rozdíl, který rozhoduje

Mobilní centrála na kolečkách je nouzové řešení. Rozjedete ji, natáhnete kabel oknem, zapojíte přímo do spotřebičů. Funguje, ale vyžaduje, aby byl někdo doma, uměl s ní zacházet a dohlížel na ni. Pevně instalovaný záložní zdroj má jinou logiku: trvale stojí na zpevněné ploše u domu, je propojený s domovním rozvaděčem přes automatický přepínač zdrojů (zkratkou ATS, z anglického automatic transfer switch), a v okamžiku, kdy distribuční síť vypadne, se sám během několika sekund rozjede a převezme zátěž. Když se síť vrátí, ATS opět přepne zpět a agregát doběhne v chladnoucím režimu.

Pro rodinné domy s tepelným čerpadlem, plynovým kondenzačním kotlem nebo elektrokotlem, kde i krátký výpadek znamená studený dům, je to typicky jediná smysluplná cesta. Nájemník, dvougenerační domácnost s malým dítětem nebo majitel domu s vlastní studnou nemůže spoléhat na to, že bude vždy doma a že stihne včas zareagovat.

Z čeho se pevné řešení skládá a kolik to stojí

Cenová úroveň záleží na konkrétním rozvaděči, vzdálenosti agregátu od domu a potřebném výkonu, ale orientační rozpětí, které vidíme na zakázkách rodinných domů, je následující:

• ATS (automatický přepínač): 8 000 – 25 000 Kč podle proudového rozsahu (40 A pro menší domy, 63–80 A pro RD s tepelným čerpadlem nebo elektrokotlem) a značky.
• Kabeláž a chráničky: 3 000 – 10 000 Kč. Cena roste se vzdáleností od agregátu k rozvaděči a s tím, zda se kabel pokládá v zemi nebo v kabelovém kanálu.
• Úprava domovního rozvaděče: 5 000 – 15 000 Kč. Sem spadají nové jističe, oddělení záložně napájeného okruhu, případně instalace samostatné podružné rozvodnice pro spotřebiče, které mají při výpadku běžet.
• Agregát samotný: 50 000 – 150 000 Kč při koupi. Pro RD se nejčastěji volí dieselový stacionární zdroj 6–12 kVA s automatickým startem. Druhou cestou je dlouhodobý pronájem, který má jiný cash flow a hodí se zejména pro stavebníky, kteří ještě nevědí, jak dlouho budou pevné řešení potřebovat.

Celkem se tedy bavíme o investici typicky 70 000 až 200 000 Kč. Není to malá částka, ale rozložená na desetiletou životnost stojí měsíčně méně, než kolik dnes řada domácností platí za fitko.

Schéma zapojení: kde sedí ATS a co se nesmí podcenit

Logika zapojení se dá popsat slovy. Z distribuční sítě jde standardní přívod do hlavního domovního rozvaděče přes elektroměr a hlavní jistič. Mezi hlavní jistič a domovní rozvaděč se vloží ATS, který má dva vstupy — jeden ze sítě, druhý z agregátu — a jeden výstup do rozvaděče.

Předem zveřejněné plánované odstávky elektřiny u distributora se vyplatí kontrolovat — projekty, které mají v plánu citlivou fázi, si tak ušetří nečekané překvapení.

Druhý kabel z agregátu vede ke druhému vstupu ATS, typicky přes vlastní jistič a chrániče. ATS sleduje napětí na síťovém přívodu, a jakmile zaznamená výpadek delší než nastavená prodleva (běžně 3–10 sekund, aby se nereagovalo na krátká zakolísání), pošle agregátu signál ke startu. Po náběhu otáček a stabilizaci napětí přepne výstup z agregátového vstupu na rozvaděč. Domovní instalace mezitím běží na dark, tedy je krátce bez napětí, a po startu agregátu naskočí.

Klíčové detaily, na kterých to v praxi padá:

• Dvojí přívod musí být galvanicky oddělený. Síť a agregát se nesmí potkat ani na vteřinu, jinak hrozí zničení přepínače i poškození distribuční sítě. ATS to řeší mechanicky, ale projektant musí vybrat správný typ.
• Uzemnění agregátu musí odpovídat soustavě domu (nejčastěji TN-C-S). Špatně řešené uzemnění je nejčastější příčina toho, že se po startu zapnou chrániče.
• Selektivita jištění: jističe za ATS musí být dimenzované tak, aby při zkratu vypnul vždy nejbližší jistič k poruše, ne hlavní.

Revize a údržba: kalendář, který si nastavíte jednou

Pevné záložní řešení není fire and forget. Revize jsou částečně dané vyhláškami a částečně zdravým rozumem:

• Roční kontrola ATS: funkční zkouška přepnutí a zpětného přepnutí, kontrola dotažení svorek, čištění od prachu. V odborných kruzích se hovoří o roční technické kontrole, jakési „STK pro ATS”.
• Dvouletá revize kabeláže: izolační odpor, dotažení svorek v rozvaděči, vizuální kontrola chrániček.
• Čtyřletá generální revize agregátu: kontrola hodin běhu, výměna provozních kapalin, test pod zátěží, kontrola startovací baterie. U dieselových zdrojů se baterie typicky mění po 4–5 letech bez ohledu na hodiny. V praxi řadu situací řeší půjčovna záložních zdrojů — stroj odpovídající velikosti dorazí do několika hodin a vrací se po skončení potřeby.

Mimo revize platí jednoduchá pravidla domácí údržby: agregát si jednou měsíčně nechte rozjet pod částečnou zátěží zhruba na 20 minut. Tím se promaže olej, ohřejí ucpávky a baterka se dotáhne. ATS to umí provést automaticky, pokud má funkci test mode.

Bezpečnostní normy: ČSN EN 60947-6-1

Pro automatické přepínače zdrojů v ČR platí norma ČSN EN 60947-6-1, která stanovuje požadavky na vícefunkční spínací přístroje pro přepínání napájení. Norma popisuje konstrukční požadavky, zkoušky, oteplení, dielektrickou pevnost a parametry oblouku při přepnutí pod zátěží. ATS, který nesplňuje tuto normu, se v rodinném domě nesmí použít.

Doplňkově se uplatňují další obecné předpisy pro elektroinstalace nízkého napětí (řada ČSN 33 2000), zejména díly o ochraně před úrazem a o instalaci zdrojů malého a středního napětí v budovách. Revizní technik si je projde za vás — vy se starejte hlavně o to, aby projektant a montážní firma na ně odkázali ve své dokumentaci.

Kdy se vyplatí pevné řešení a kdy raději pronájem

Pevné řešení dává smysl tam, kde čekáte výpadky často nebo dlouho a kde má dům cenné spotřebiče (tepelné čerpadlo, akvárium, chovatelské zařízení, domácí server, oběhové čerpadlo studny). Při ceně 100 000 Kč a životnosti 12 let jde o měsíční náklad zhruba 700 Kč včetně paliva pro provozní zkoušky.

Dlouhodobý pronájem se vyplatí ve dvou situacích: stavebníci, kteří dům teprve dokončují a nechtějí investovat dřív, než budou znát reálnou spotřebu; a ti, kdo plánují bydlení časově omezeně (3–5 let). Druhým argumentem pro pronájem je situace, kdy vám právě teď padá síť a montáž pevného řešení trvá 4–6 týdnů od objednávky. Tehdy si lidé typicky berou dieselový agregát na měsíc nebo dva, aby překlenuli období do instalace.

Pohotovostní mobilní zdroj během instalace

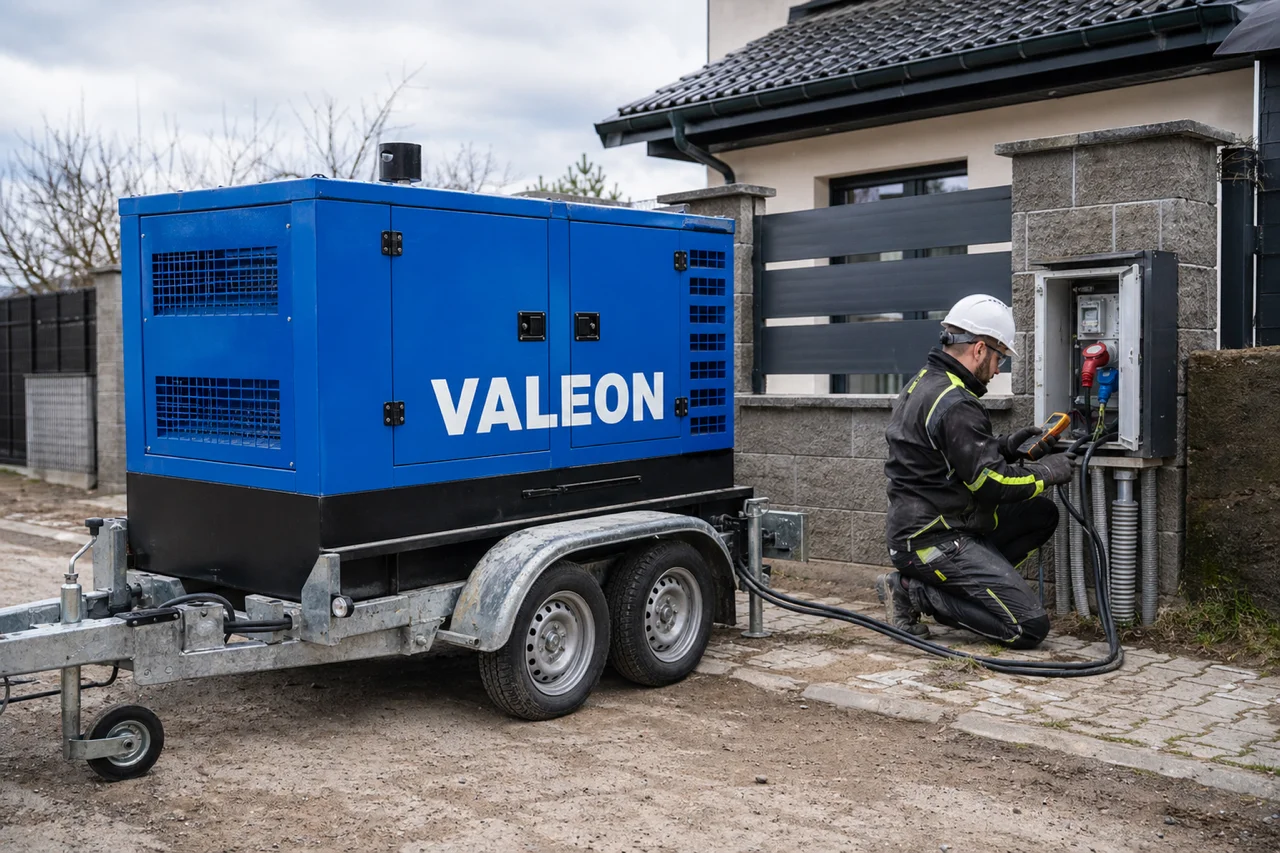

Když si pevné řešení objednáte v listopadu, montáž proběhne v lednu, ale výpadky kvůli ledovce vás mohou potkat už v prosinci. Pro tyhle mezičasové týdny existuje půjčovna záložních zdrojů, která dokáže do druhého dne dopravit mobilní dieselový agregát s odpovídajícím výkonem a po skončení nájmu si ho zase odveze. Smlouva běží na týdny i na měsíce a po nainstalování pevného ATS se pronájem ukončí. Pro řadu majitelů to znamená klidnější zimu i v období, kdy ještě technik teprve vrtá průchodku skrz fasádu.

Závěr

Pevné záložní napájení rodinného domu je investice, která se neměří v korunách za rok, ale v klidu během prvního skutečného výpadku. ATS, kabeláž, úprava rozvaděče a samotný agregát stojí typicky 70–200 tisíc, vyžadují roční kontrolu a každé čtyři roky generální revizi. Norma ČSN EN 60947-6-1 určuje, jaký přepínač lze použít, a uzemnění a selektivita jištění jsou detaily, na kterých se nedá šetřit. Pokud zrovna stavíte nebo čekáte na montáž, mobilní pronájem překlene mezičas a celé řešení se rozjede plynule.
